Contre-pression à l’échappement : un budget fixé par le constructeur
La contre-pression est la pression que la ligne d’échappement oppose à l’évacuation des gaz. Le constructeur du moteur en fixe la valeur maximale admissible : au-delà, le moteur perd en rendement.
Cette limite figure dans la documentation technique du moteur, avec son point de mesure. Elle s’applique à l’ensemble de la ligne : tuyauteries, coudes, compensateurs, système de dépollution, silencieux et débouché. Chaque pascal consommé par le silencieux est donc un pascal en moins pour le reste de la ligne.
Lorsque la limite est dépassée, le moteur dépense davantage d’énergie pour expulser ses gaz. Le travail de pompage augmente, la température d’échappement monte, la puissance disponible baisse et la consommation progresse. Pour un fabricant de groupes électrogènes, c’est une puissance à compenser ou un déclassement à justifier auprès de son client.
D’où vient la perte de charge d’un silencieux d’échappement
La perte de charge d’un silencieux provient surtout des pertes singulières : élargissements et rétrécissements brusques, décollements, zones de recirculation. Elle croît avec le carré de la vitesse des gaz.
Chaque singularité génère une perte Δp = ζ · ½ ρ v², où ζ est le coefficient de perte de la singularité, ρ la masse volumique des gaz et v leur vitesse. Doubler la vitesse dans un passage quadruple la perte qu’il produit. Une restriction locale, même courte, peut donc consommer une part importante du budget.
Le conflit avec l’acoustique est physique. Le bruit d’échappement d’un moteur est dominé par les basses fréquences, liées à la fréquence d’allumage : pour un moteur quatre temps, f = (N/60) × (z/2), soit 150 Hz pour un 12 cylindres à 1 500 tr/min. Ces fréquences se traitent par atténuation réactive : chambres, expansions et tubes qui réfléchissent les ondes et les font interférer. Or ce sont précisément ces changements de section qui créent la perte de charge.
L’absorption, qui dissipe l’énergie sonore dans un matériau fibreux, traite plutôt les moyennes et hautes fréquences, avec une perte de charge plus faible. Tout l’enjeu du dimensionnement est d’obtenir l’atténuation exigée sur le spectre réel du moteur sans créer de zone de restriction.
Simulation CFD : dimensionner la contre-pression avant fabrication

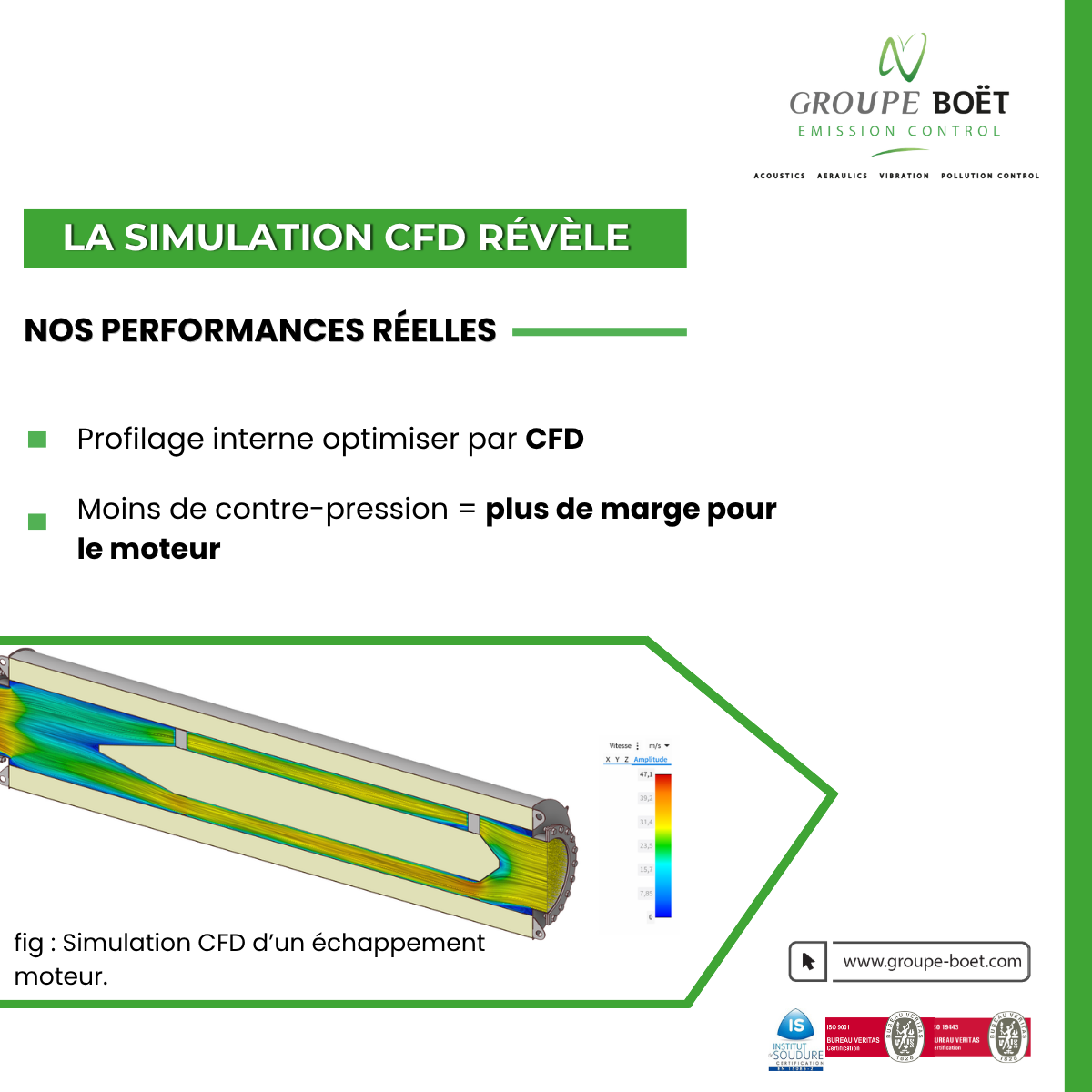

La simulation CFD (Computational Fluid Dynamics, mécanique des fluides numérique) calcule l’écoulement des gaz dans le silencieux et chiffre sa perte de charge avant fabrication. La géométrie se corrige sur plan, au lieu d’un dépassement constaté au démarrage.
Les cartes de vitesse et de pression montrent où le gaz accélère, où il décolle des parois et où il recircule. Ce sont ces zones qui concentrent la perte de charge. Le concepteur agit alors sur les transitions de section, le profil des entrées ou la forme des pièces internes, puis vérifie l’effet de chaque modification sur la perte de charge calculée.
Au Groupe BOËT, la CFD est menée sous Ansys Fluent et complétée par le calcul par éléments finis (FEA, Finite Element Analysis) pour le comportement mécanique et acoustique. Ces outils ont été qualifiés sur banc d’essai. Nous détaillons cette démarche dans notre article sur la simulation numérique et la conception de silencieux industriels.
Pour vous, la perte de charge devient une donnée d’entrée de l’offre, et non un risque reporté à la mise en service.
SM EVO 2 : un silencieux d’échappement profilé par CFD
Le SM EVO 2 est notre silencieux d’échappement moteur de nouvelle génération. Son profilage interne, optimisé par CFD, limite les zones de restriction et maîtrise la perte de charge, tout en respectant le gabarit acoustique exigé.
Un profilage interne qui rend de la marge
La géométrie interne a été dessinée pour guider l’écoulement plutôt que le contraindre. La perte de charge maîtrisée rend de la marge au moteur, ou à un système de dépollution placé en aval. Ce point compte dès qu’un catalyseur SCR (Selective Catalytic Reduction, réduction catalytique sélective) partage la ligne : il consomme lui aussi une part du budget de contre-pression. C’est pourquoi nous dimensionnons le silencieux et la dépollution des moteurs comme un ensemble.
Une masse et un encombrement réduits
Le SM EVO 2 a été allégé et rendu plus compact. Une masse réduite diminue les efforts sur les supports et sur la structure qui les porte. Un encombrement réduit libère du volume dans un capotage ou un conteneur, où l’implantation est contrainte par le reste de l’équipement.
Un dimensionnement validé en amont
L’écoulement est simulé et la perte de charge anticipée avant fabrication, et non constatée au démarrage. Le SM EVO 2 est proposé en trois classes d’atténuation, 30, 40 et 50 dB(A), et sa conception est validée par essais en laboratoire et en conditions réelles. Le résultat visé : le gabarit acoustique respecté, avec une contre-pression maintenue sous la limite constructeur, sans perte de puissance à compenser.
Le SM EVO 2 devient la base de notre gamme de silencieux d’échappement. Ses caractéristiques sont détaillées sur la fiche du silencieux d’échappement moteur SM EVO 2.
Du prototype à la série : la même performance sur chaque unité
Pour un fabricant de moteurs ou de groupes électrogènes, la contre-pression validée sur prototype n’a de valeur que si chaque unité de série la reproduit. Cela suppose une conception figée, fabriquée et contrôlée par la même équipe.
La perte de charge dépend directement de la géométrie interne : sections de passage, position des pièces internes, qualité des raccordements. Le SM EVO 2 est fabriqué en France, dans notre atelier de Tourcoing, où le bureau d’études, la chaudronnerie et le contrôle sont réunis. Le passage du plan à la pièce se fait sans changer d’interlocuteur.
Nous sommes certifiés ISO 9001 et ISO 19443, et notre soudage est certifié EN 15085-2. Pour un nouveau programme moteur ou une nouvelle gamme de groupes, l’intégration du silencieux dès la conception (design-in) permet de répartir le budget de contre-pression entre les composants avant que la ligne ne soit figée.
Contre-pression d’un silencieux d’échappement : ce qu’il faut retenir
La contre-pression d’un silencieux d’échappement se dimensionne : elle ne se constate pas à la mise en service. L’atténuation des basses fréquences et la perte de charge relèvent du même problème physique, que la simulation CFD permet d’arbitrer sur plan. Avec le SM EVO 2, le Groupe BOËT applique cette méthode à un silencieux produit en série, pour une performance identique sur chaque unité.
Vous intégrez un silencieux d’échappement sur une gamme de moteurs ou de groupes électrogènes ? Nos ingénieurs étudient votre budget de contre-pression et votre gabarit acoustique : contactez le Groupe BOËT.
