Introduction
Mais cela revient à accepter des performances approximatives, validées a posteriori par des essais correctifs coûteux, dans des environnements où la marge d’erreur est nulle. Pour les projets soumis à des codes de construction stricts, à des engagements contractuels de performance acoustique et à des délais de mise en service contraints, l’itération empirique n’est pas une méthode : c’est un risque. La simulation numérique a changé la nature de ce risque.
Les limites de l’approche empirique en acoustique industrielle
Pendant des décennies, la conception acoustique industrielle reposait sur des abaques, des règles empiriques issues de l’expérience terrain et des cycles d’itération physique : on fabriquait un équipement, on le testait, on identifiait les écarts, on corrigeait, on refabriquait. Cette méthode a produit des équipements efficaces. Mais elle présente des limites structurelles qui deviennent rédhibitoires dans les projets à contraintes réglementaires sévères.
Un cycle d’itération physique mobilise du temps de fabrication, des ressources d’essai et des délais incompressibles. Sur un projet nucléaire ou énergétique, chaque aller-retour entre Bureau d’études et atelier peut représenter plusieurs semaines. Si la non-conformité n’est détectée qu’à la réception chantier, le surcoût peut être considérable — et le planning de mise en service est compromis. La simulation numérique permet d’anticiper ces non-conformités dès la phase de conception, avant que la première tôle soit découpée.
FEA : modéliser le comportement mécanique et acoustique
L’analyse par éléments finis — FEA pour Finite Element Analysis — modélise le comportement mécanique et acoustique de la structure du silencieux. Elle permet de calculer la distribution des contraintes sous les charges de pression, de température et de vibration propres à chaque application, et de vérifier la tenue mécanique de l’équipement dans ses conditions réelles d’exploitation.
Sur le plan acoustique, la FEA permet d’identifier les modes propres de la structure — c’est-à-dire les fréquences auxquelles elle entre naturellement en résonance — et de les comparer aux harmoniques de la machine traitée. Une coïncidence entre un mode propre du silencieux compresseur ou du silencieux moteur et une fréquence d’excitation de la source peut provoquer une amplification sonore qui annule partiellement l’atténuation visée. La FEA détecte ce risque en conception, ce qui permet de modifier la géométrie ou les matériaux avant fabrication.
CFD : optimiser l’écoulement interne et les pertes de charge

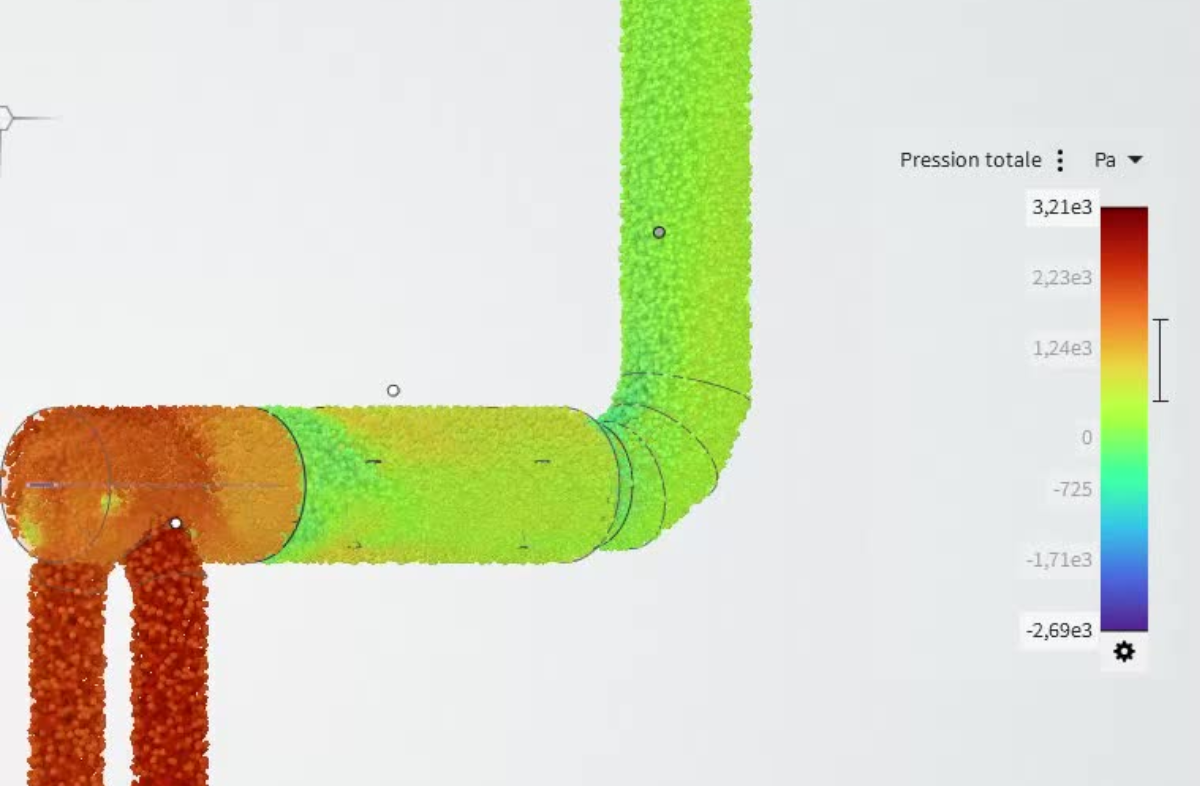

La simulation CFD — Computational Fluid Dynamics, réalisée sous Ansys Fluent — modélise l’écoulement des gaz à l’intérieur du silencieux. Elle permet de visualiser la distribution des vitesses, les zones de décollement, les turbulences internes et les gradients de pression qui génèrent des pertes de charge.
Pour un silencieux surpresseur ou un silencieux de ventilation industrielle, les pertes de charge admissibles sont souvent aussi contraignantes que les exigences acoustiques. Un équipement trop résistif dégrade le rendement de la machine en amont et peut remettre en cause le bilan énergétique de l’installation. La CFD permet d’optimiser les géométries internes — profil des baffles, forme des entrées et sorties, disposition des canaux d’écoulement — pour réduire les pertes de charge sans compromettre l’atténuation acoustique. Ce compromis, difficile à trouver par le calcul analytique seul, est accessible par simulation en quelques itérations numériques.
Analyse modale : anticiper les risques de résonance
L’analyse modale est complémentaire de la FEA. Elle identifie l’ensemble des modes propres de la structure du silencieux — fréquences de résonance, formes modales, facteurs d’amortissement — et permet de cartographier les zones de sensibilité vibratoire de l’équipement. Cette analyse est particulièrement utile pour les silencieux installés sur des machines à régime variable, dont le spectre d’excitation balaye une large plage de fréquences au démarrage et à l’arrêt.
Ce que l’inspection visuelle et le calcul empirique ne permettent pas de détecter, la simulation modale le met en évidence. Une géométrie en apparence correcte peut présenter un mode propre problématique à une fréquence d’excitation récurrente de la machine. Identifier ce risque avant fabrication évite des modifications structurelles en cours de chantier, toujours plus coûteuses qu’une adaptation en phase de conception.
Une simulation qualifiée sur banc d’essai chez le Groupe Boët
Dès les années 1970, le Groupe Boët a développé des outils de simulation acoustique et aéraulique, à une époque où les moyens de calcul disponibles étaient encore très limités. Cette démarche pionnière a posé les bases d’une culture R&D continue, qui a évolué au fil des décennies avec les outils numériques disponibles.
Aujourd’hui, les outils de simulation utilisés par les équipes du Groupe Boët — FEA, CFD Ansys Fluent, analyse modale — ont été qualifiés sur banc d’essai statique et dynamique. La simulation prédit les performances ; l’essai physique les confirme. Cette boucle de validation garantit que les modèles numériques reflètent fidèlement le comportement réel des équipements, et que les performances annoncées en phase d’étude sont effectivement atteintes à la réception.
Les équipements acoustiques industriels conçus par le Groupe Boët sont conformes aux codes EN 15085, ASME, RCC-M, CODAP et CODETI, dans le cadre d’un système de management certifié ISO 9001 et ISO 19443. Pour tout projet à contraintes acoustiques et réglementaires strictes — silencieux compresseur, silencieux moteur, silencieux surpresseur, capotage acoustique ou protection acoustique sur mesure — les équipes R&D du Groupe Boët sont joignables via www.groupe-boet.com. Consultez également l’article sur le dimensionnement spectral des silencieux pour approfondir la méthode d’analyse fréquentielle appliquée en amont de la simulation.
