Grilles acoustiques industrielles : le piège du « passage d’air libre »
Dans les environnements industriels, la maîtrise des nuisances sonores est devenue un enjeu stratégique. Sites de production, data centers, installations énergétiques, nucléaire ou bâtiments techniques doivent aujourd’hui conjuguer performance opérationnelle, conformité réglementaire et confort acoustique.
Le traitement du bruit ne se limite plus à ajouter un équipement isolant. Il s’inscrit dans une véritable démarche d’ingénierie acoustique intégrant solutions acoustiques industrielles, calculs aérauliques et contraintes d’exploitation. Les grilles acoustiques de ventilation illustrent parfaitement cette complexité, notamment lorsqu’elles sont dimensionnées uniquement sur la notion trompeuse de « passage d’air libre ».
- Introduction : enjeux des grilles acoustiques industrielles
- Qu’est-ce que le « passage d’air libre » et pourquoi c’est trompeur
- Aéraulique vs acoustique : une équation technique complexe
- La perte de charge ΔP : indicateur clé de performance
- Conclusion

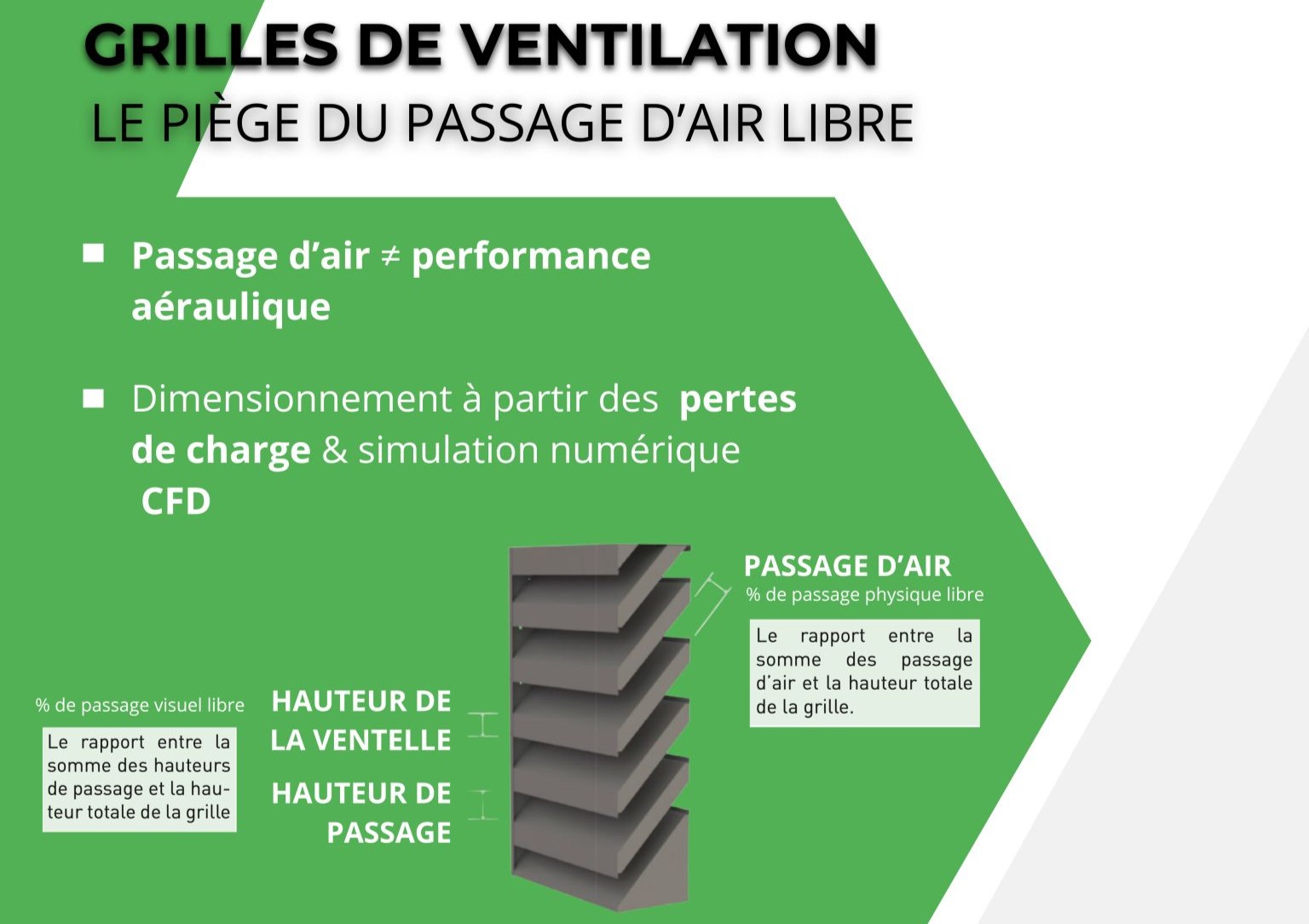

Comprendre le mythe du passage d’air libre
En aéraulique, ce qui paraît évident ne l’est pas toujours. Le pourcentage de passage d’air, qu’il soit visuel ou géométrique, est souvent utilisé comme principal critère de choix d’une grille.
Pourtant, une grille acoustique dimensionnée uniquement selon cette valeur peut générer des pertes de charge excessives. Dans certains cas, les seuils admissibles des équipements — environ 100 Pa pour un groupe froid — sont rapidement dépassés.
Les conséquences sont multiples : baisse du rendement des installations, surconsommation énergétique, déséquilibre des réseaux aérauliques, dysfonctionnements mécaniques prématurés.
Un passage d’air visuellement important ne garantit donc ni un bon écoulement ni une performance durable.
Aéraulique et acoustique : une équation technique complexe
À l’inverse, une grille au passage d’air plus réduit, mais équipée de lames profilées optimisées, peut offrir de bien meilleures performances.
Dans un système de traitement acoustique industriel, la difficulté consiste à trouver le juste équilibre entre :
- réduction du bruit,
- limitation des turbulences,
- maintien des débits,
- respect des contraintes thermiques.
Les grilles acoustiques industrielles jouent alors un rôle central dans la gestion acoustique globale du site. Elles constituent un élément clé parmi les équipements acoustiques tels que les capotages acoustiques, panneaux acoustiques, portes acoustiques ou silencieux industriels.
La perte de charge ΔP, indicateur clé de performance
La performance aéraulique réelle d’une grille ne se juge pas à sa surface ouverte, mais à sa résistance effective au passage de l’air : la perte de charge ΔP.
Celle-ci est définie par la relation suivante :
ΔP = K × (ρ/2) × V²
où :
- K représente le coefficient de perte de charge,
- ρ la masse volumique de l’air,
- V la vitesse d’écoulement.
C’est pourquoi les grilles acoustiques du Groupe BOËT sont exclusivement dimensionnées à partir de leur coefficient K. Cette approche garantit des équipements prédictibles, stables en fonctionnement et parfaitement compatibles avec les contraintes aérauliques du projet.
L’expertise du Groupe BOËT au service de la réduction du bruit
Pour aller plus loin, le Groupe BOËT s’appuie sur une approche scientifique fondée sur la simulation numérique CFD (ANSYS / FLUENT).
Les équipes R&D modélisent précisément les ventelles afin d’optimiser les profils de lames, réduire les phénomènes de turbulence, d’améliorer la distribution des vitesses, et de maîtriser l’équilibre entre performance acoustique et aéraulique.
Cette démarche permet de concevoir des grilles d’aération acoustiques offrant à la fois une atténuation sonore élevée et une perte de charge contrôlée, sans compromis sur la sécurité des installations.
Les performances sont mesurées et certifiées, dans le respect des normes et référentiels suivants : ISO 9001, ISO 19443, EN 15085, ASME, RCC-M, CODAP et CODETI.
Au sein du Groupe BOËT, la performance acoustique se conçoit, se simule et se mesure.
Conclusion : sécuriser durablement vos installations industrielles
Le dimensionnement d’une grille acoustique ne peut se résumer à un simple pourcentage de passage d’air. Seule une approche scientifique, combinant maîtrise aéraulique, technologies acoustiques et expertise terrain, permet d’assurer une réduction sonore efficace et durable.
Pour vos projets industriels, le Groupe BOËT accompagne les exploitants et bureaux d’études de l’analyse du besoin jusqu’à l’installation finale.
👉 Besoin d’une étude acoustique ou d’un devis personnalisé ?
Contactez les experts du Groupe BOËT ou découvrez les autres solutions de traitement du bruit sur www.groupe-boet.com.
